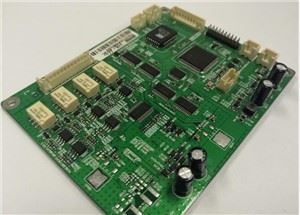

Prima este problema panoului. Știm că principala problemă a panoului este economisirea costurilor de producție. Lățimea panoului PCB Mai mică sau egală cu 260 mm ~ 300 mm variază în funcție de diferitele linii de producție. Deoarece este posibil să avem multe materiale și un pistol de material al echipamentului nostru de procesare corespunde unui modul, dacă panoul depășește domeniul de aplicare al modulului, viteza de procesare va deveni foarte lentă.
Cadrul exterior (marginea de prindere) a panoului PCB trebuie luat în considerare cu atenție pentru a se asigura că panoul PCB nu se va deforma după ce a fost fixat pe dispozitiv (în general, fanta în V nu este permisă pe această margine). Pentru aranjarea componentelor, în primul rând, toate orientările trebuie să fie consecvente și nu trebuie să existe o imagine în oglindă, ceea ce va cauza problema poziționării coordonate a procesării.
În al doilea rând, nu poate exista niciun conector care să iasă în afară la margine (între cadrul exterior al panoului și panoul interior, între panou și panou). Dacă există această situație, va împiedica despicarea plăcii sculei după sudare.
Pentru a asigura poziția și nivelul plăcii de detectare, trebuie să setăm mai mult de trei puncte de poziționare pe marginea plăcii. Prin detectarea optică a acestor trei puncte, putem obține coordonatele de referință ale întregii procesări și nivelarea plăcii.
Abordarea corectă este aceea că, atunci când distanța este de 5 mm de la margine și direcția de deplasare este inconsecventă, distanța este diferită (este convenabil să se distingă direcția de intrare): [la stabilirea punctului de poziționare de referință, în general, lăsați o zonă de sudură neobstrucționată 1,5 mm mai mare decât punctul de poziționare și nu poate exista un tampon similar sau altul similar]
Trebuie să existe cel puțin trei orificii de poziționare în fiecare placă mică, cu 3 diametrul orificiului mai mic sau egal cu 6 mm. Cablajul sau plasturele nu sunt permise la 1 mm de orificiul de poziționare a marginii (pentru a preveni aprecierea greșită). Ansamblul PCB este în principal pentru a economisi costurile de producție și procesare (ceea ce va face ca viteza de procesare a mașinii să fie de câteva ori mai rapidă). Designul nerezonabil va umple etapa ulterioară cu probleme. Puteți arunca o privire mai atentă pentru a preveni problemele.
