Hei acolo! Sunt un furnizor în activitatea de asamblare a PCB, iar astăzi vreau să vorbesc când ar trebui să fie utilizat Wave Liping în ansamblul PCB. Soluționarea valurilor este o școală veche, dar încă o tehnică super utilă în industria noastră. Deci, să săpăm în detalii și să ne dăm seama când este alegerea potrivită.
Înțelegerea lipitului de valuri
În primul rând, pentru cei care nu sunt prea familiari, lipirea undelor este un proces în care un PCB cu componente pre -plasate este trecut pe un val de lipit topit. Această undă aderă componentele la PCB, creând conexiuni electrice. Este un mod rapid și eficient de a lipi un număr mare de componente simultan.
Când volumul este rege

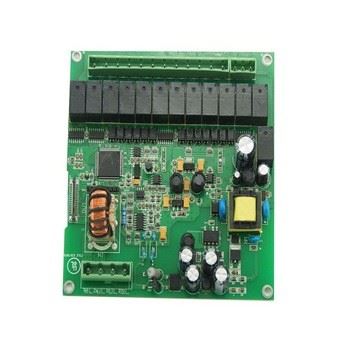

Unul dintre cele mai evidente scenarii în care strălucește lipirea valurilor este atunci când aveți de -a face cu producția de mare volum. Dacă aveți o comandă mare pentru un anumit design PCB, lipirea de valuri poate fi un economisitor în timp real. De exemplu, dacă produceți mii de PCB -uri pentruEchipamente electronice rezidențiale și dustriale Asamblarea PCB, Lipirea de valuri se poate ocupa de jobul mult mai rapid decât lipirea manuală sau chiar alte metode automatizate.
Să zicem că faceți PCB -uri pentru aer condiționat. S -ar putea să aveți nevoie să produceți sute sau mii dePlacă de control al aparatului de aer condiționat PCB PCBAunități. Cu lipirea undelor, puteți configura procesul, apoi continuați să alimentați PCB -urile prin mașină. Acest lucru reduce timpul pe bord și vă permite să respectați termenele de producție strânse.
Prin - componente de găuri
O altă situație cheie în care lipirea undelor este o opțiune excelentă este atunci când designul PCB include un număr semnificativ de componente prin găuri. Prin - Componentele găurilor sunt cele care au cabluri care trec prin găuri în PCB. Aceste componente sunt adesea utilizate în aplicații în care rezistența mecanică și fiabilitatea sunt cruciale.
De exemplu, în unele echipamente electronice industriale, s -ar putea să găsiți conectori mari, întrerupători sau componente de alimentare care sunt prin gaură. Lipirea undelor oferă o îmbinare puternică și consistentă pentru aceste tipuri de componente. Unda de lipit topită umple găurile în jurul cablurilor, creând o conexiune solidă care poate rezista la vibrații, schimbări de temperatură și alți factori de mediu.
Cost - eficacitate
Costul este întotdeauna un factor important în orice proces de fabricație. Lipirea undelor este în general mai eficientă decât unele alte metode de lipit, în special pentru producția de volum mare. Costul inițial de configurare pentru echipamentele de lipire a valurilor poate fi mare, dar, odată ce a fost configurat, costul pe bord este relativ mic.
Echipamentul poate gestiona mai multe PCB simultan, iar procesul este foarte automatizat. Aceasta înseamnă că nu aveți nevoie de cât mai multe ore de muncă în comparație cu lipirea manuală. De asemenea, materialele utilizate în lipirea undelor, precum lipitul în sine, sunt relativ ieftine. Deci, dacă doriți să vă reduceți costurile de producție, lipirea valurilor ar putea fi calea de urmat, în special pentru proiecte precumVending MachinePcba, unde s -ar putea să produceți un număr mare de unități.
Când proiectarea permite acest lucru
Proiectarea PCB joacă, de asemenea, un rol în determinarea dacă lipirea undelor este adecvată. Dacă aspectul PCB este proiectat într -un mod care să permită trecerea ușoară peste unda de lipit, lipirea undelor poate funcționa bine. Componentele ar trebui să fie aranjate într -un mod în care nu se blochează reciproc să obțină o acoperire corespunzătoare de lipit.
De exemplu, dacă aveți un PCB simplu, cu o singură față, cu componente distanțate uniform, lipirea undelor poate fi o adiere. Cu toate acestea, dacă PCB are geometrii complexe, cu componente stivuite unul peste altul sau foarte apropiat, ar putea fi mai dificil să folosești lipirea undelor. În astfel de cazuri, este posibil să fie necesar să luați în considerare alte metode de lipit sau să faceți unele ajustări de proiectare.
Limitări ale lipirii valurilor
Desigur, lipirea valurilor nu este perfectă pentru fiecare situație. Are limitările sale. De exemplu, nu este foarte potrivit pentru dispozitivele de montare de suprafață (SMD), care sunt foarte mici sau au un număr mare de pini. SMD -urile sunt componente care sunt plasate direct pe suprafața PCB, iar lipirea undelor ar putea să nu poată oferi îmbinări de lipit precise și fiabile pentru aceste tipuri de componente.
De asemenea, lipirea undelor poate provoca uneori probleme precum podurile de lipit, unde lipitul conectează două plăcuțe adiacente care nu ar trebui să fie conectate. Acest lucru poate duce la circuite scurte și alte probleme electrice. Pentru a minimiza aceste probleme, proiectarea și controlul adecvat al proceselor sunt esențiale.
Procese complementare
În unele cazuri, lipirea undelor poate fi utilizată în combinație cu alte metode de lipire. De exemplu, s -ar putea să utilizați lipirea Reflow pentru componente de suprafață - de montare și apoi de lipire a valurilor pentru componentele prin gaură. În acest fel, puteți profita de cele mai bune caracteristici ale ambelor metode.
Să spunem că asamblați un PCB care are un amestec de SMD -uri și prin componente de găuri. Mai întâi puteți utiliza lipitul Reflow pentru a atașa SMD -urile, ceea ce este excelent pentru precizie și manipularea unor componente mici. Apoi, puteți utiliza lipirea de undă pentru a atașa componentele prin gaură, profitând de viteza și rezistența acestuia pentru acele tipuri de piese.
Concluzie
Așadar, pentru a rezuma, lipirea de valuri este o opțiune excelentă în asamblarea PCB atunci când aveți de -a face cu producția de volum mare, aveți un număr semnificativ de componente prin gaură, caută eficacitatea costurilor, iar designul PCB îl permite. Este o metodă consacrată și fiabilă, care a fost folosită în industrie de mult timp.
